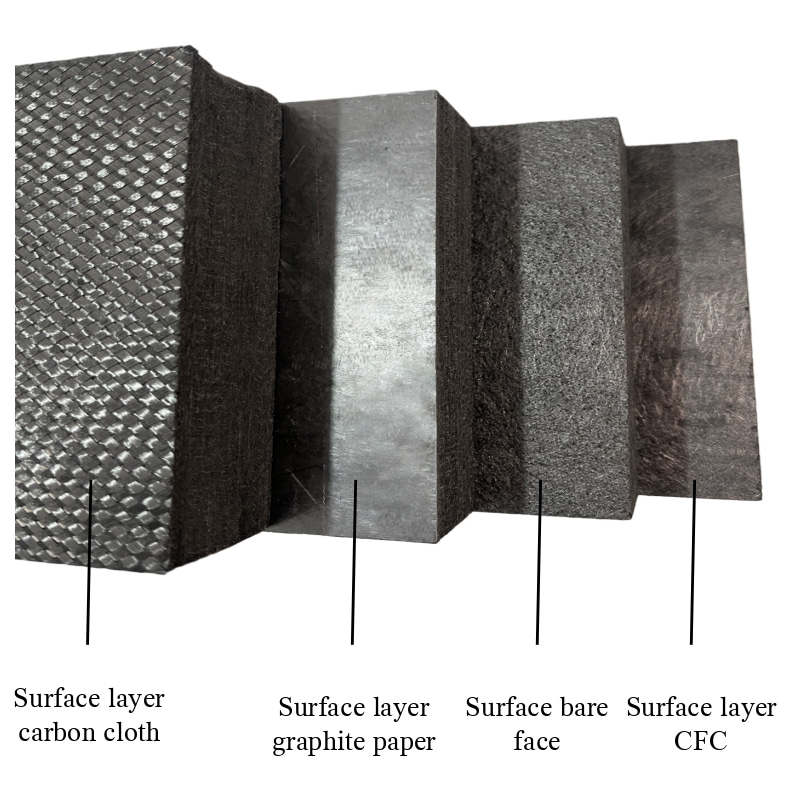

Questo prodotto è realizzato tessendo prima la fibra di carbonio ad alta resistenza in un tessuto a rete, quindi agugliandolo per formare una preforma, oppure stratificando il tessuto a rete e agugliandolo per creare una preforma. In alternativa, può essere realizzato utilizzando un feltro morbido come materiale di base, quindi sottoposto a stratificazione, seguito da infiltrazione di resina e infine polimerizzato ad alte temperature per solidificare la resina. Successivamente, viene grafitato a una temperatura di ≥ 1800 ℃ per formare un componente rigido di isolamento termico e conservazione del calore. Ha una forte rigidità, proprietà autoportanti, un basso peso specifico, nessuna perdita di fibre corte, una bassa conduttività termica e una temperatura di servizio di ≤ 3200 ℃. È adatto a vari tipi di forni come forni per tempra a gas ad alta pressione, forni di sinterizzazione a pressione, forni di ricristallizzazione di carburo di silicio, forni di estrazione di silicio monocristallino e forni per lingotti di silicio policristallino. Può essere fornito in varie forme come piastre, dischi e tubi, con una lunga durata e facilità di installazione e rimozione.
La nostra azienda può personalizzare i prodotti in feltro di grafite in base ai diversi requisiti di indicatori tecnici e ai requisiti di disegno dei clienti.
| Nome | Unità | Feltro stagionato | |
| Spessore | mm | 20-300 | |
| Densità | g/cm³ | ≤0,18 | |
| Larghezza/Diametro | mm | ≤1800 | |
| Lunghezza/Altezza | mm | ≤2400 | |
| Forza di estensione | MPa | ≥1 | |
| Resistenza alla compressione | MPa | ≥2 | |
| Conduttività termica | W/m·k | 1000 ℃ | ≤0,25 |
| 1500 ℃ | ≤0,30 | ||
| Contenuto di carbonio | % | ≥99,80 | |
| Temperatura del trattamento termico | ℃ | ≥1800 | |
| Contenuto di ceneri | ppm | ≤300 | |
